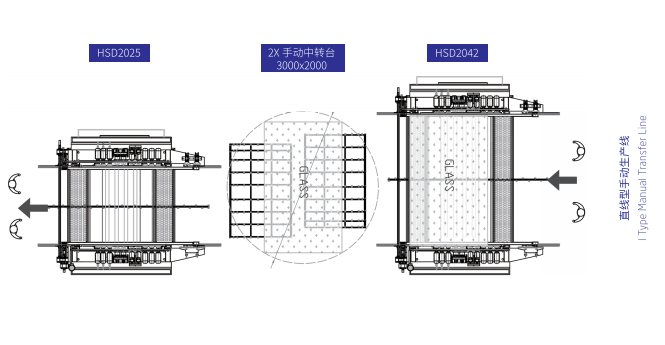

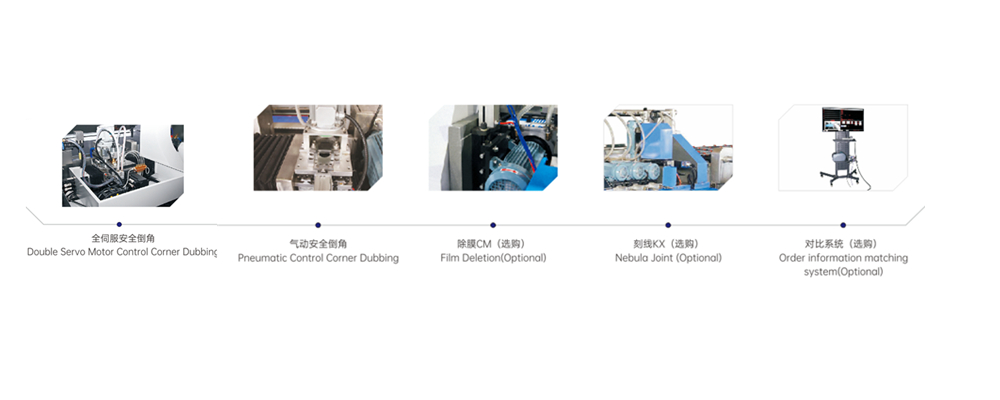

- 配置选项及布置图

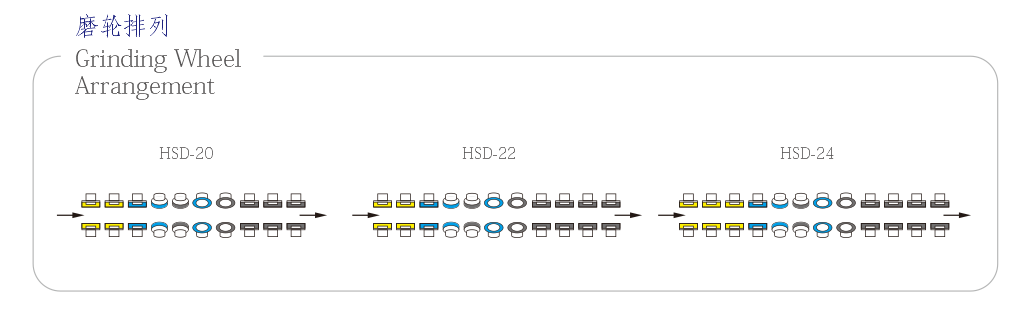

- 磨轮分布
- 产品视频
1.双边磨是用于磨削不同规格、厚度的平板玻璃的平行两边，玻璃水平输入、粗磨、倒角、精磨、抛光一次完成。整体设计合理，刚性强。尤其适合加工厚大板玻璃。
2.机械的开合采用双直线导轨，双滚珠丝杆的高精度传动结构，这样可保证移动时平行。
3.机械的上倒角采用拖板式传动，直接成45°角，倒角拖板震动小，电脑控制倒角进出，方便操作。
4.机械输送采用三轴齿轮箱配六角传动轴（本公司的设计专利），这样可以防止进水，进玻璃粉及灰尘，同时开合时更稳定，不会因为传动轴变形而抖动。
5.机械输送皮带采用特制海棉PU材质，磨削玻璃时表面基本无水，也保证玻璃表面无玻璃渣划花的可能，不会担心玻璃清洗不净。以往由于磨玻璃时表面全是水，划花的，水流满地的，以及到处溅满玻璃粉，导致清洗不干净等等，什么情况都有，而我们就解决了现有问题，让用户可以放心使用。
6.机械的中间托架是采用同步轮、同步带加导轨滑块的自动对中结构，这样的对中可以让用户用得省心，不会为了磨大板时要人工前后调位。自动对中就是：比如2米宽的玻璃，中间托架就会随移动座的移动自动定位到1米的位置，这样就能保证中间托架一直对中。
7.气动抛光拖板采用交叉导轨拖板，比较传统的气动拖板间隙更小、震动更小和动作更轻快。
|

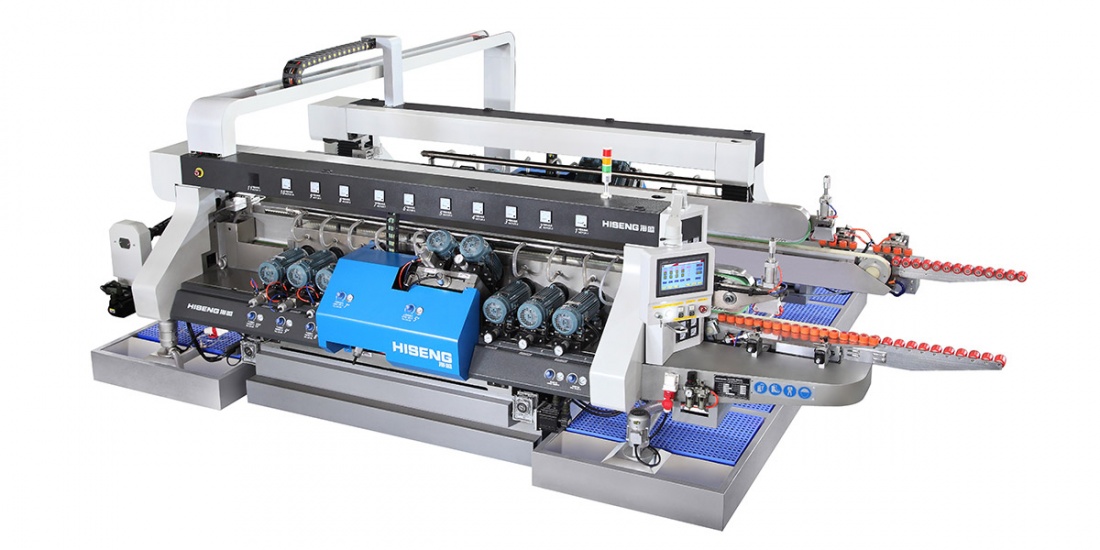

HSD 玻璃直线双边磨边机
|
|
加工玻璃厚度
|
3-25mm
|
|
加工尺寸范围
|
HSD 2010/2210/2410 250mm- 1000mm
|
|
HSD 2015/2215/2415 250mm—1500mm
|
|
HSD 2020/2220/2420 250mm—2000mm
|
|
HSD 2025/2225/2425 300mm—2500mm
|
|
HSD 2035/2235/2435 300mm—3500mm
|
|
HSD 2042/2242/2442 350mm—4200mm
|
|
HSD 2050/2250/2450 400mm—5000mm
|
|
HSD 2060/2260/2460 400mm—6000mm
|
|
玻璃传送速度
|
0.5m—8m/min(标准）
|
0.5-15m/min（高速） 0.5-20m/min（高速）
|
|
平行误差
|
≤0.2mm/m
|
|
|
对角线误差
|
≤0.5mm/m
|
|
|
倒角宽度误差
|
≤0.2mm/m
|
|
|
倒角宽度尺寸
|
1-3mm
|
|
|
底边最大磨削量
|
5mm
|
|
|
气压工作压力
|
0.6Mpa-0.8Mpa
|
|
|
工作高度
|
900±20mm
|
|
|
总功率
|
HSD 20: 51 KW HSD 22: 57.4 KW HSD 22: 61.8 KW
|
